美国Bray博雷阀门3A/3AH系列衬胶蝶阀
|
美国Bray 博雷阀门 3A/3AH 系列衬胶蝶阀
技术规格
| 尺寸范围 NPS 2 至 20 / DN 50 至 500 | 阀体材料 铸铁、球墨铸铁、碳钢 |
|---|---|
| 温度范围 -20°F 至 400°F（-29°C 至 204°C） | 阀杆材料 不锈钢、莫乃尔合金 K500 |
| 最大允许操作压力 3A 系列：175 psi (12 巴) 3AH 系列：250 psi (16 巴) | 阀座材料 粘接 EPDM、粘接 BUNA-N、粘接 FKM |
| 密封等级 双向气泡级密封 | 阀板材料 尼龙 11 涂层球墨铸铁、镍铝青铜、不锈钢 |
| 阀体类型 双法兰式 | 法兰钻孔 ASME B16.1 125 级、ASME B16.5 150 级、EN 1092 PN 10、16 |
| 测试标准 MSS SP-61、API 598、EN 12266-1 | 认证 ABS、ATEX、必维国际检验集团、中国船级社（CCS）、DNV、PED、PE(S)R、SIL |
| 结构长度 API 609 B 类短型、EN 558 13 系列 | 应用 废水、海水、水、其他液体和气体 |
特点和优势
Bray 博雷阀门3A/3AH 系列衬胶蝶阀采用双法兰式设计，高度适用于终端服务。国际兼容性是博雷模块化阀门产品线的一项主要设计优势。
Bray 博雷阀门该阀门符合大多数国际法兰标准——ASME 125/150 级、BS 10 Tables D 和 E、BS 4504 NP 10/16、AS 2129 以及 JIS10。此外， 3A 和 3AH 系列阀门设计还符合 ISO 5752-Table 2 (EN558 Table 13) 面对面法兰以及 ISO 5211 执行机构安装法兰，因此这一系列阀门设计可广泛用于全球各个市场。

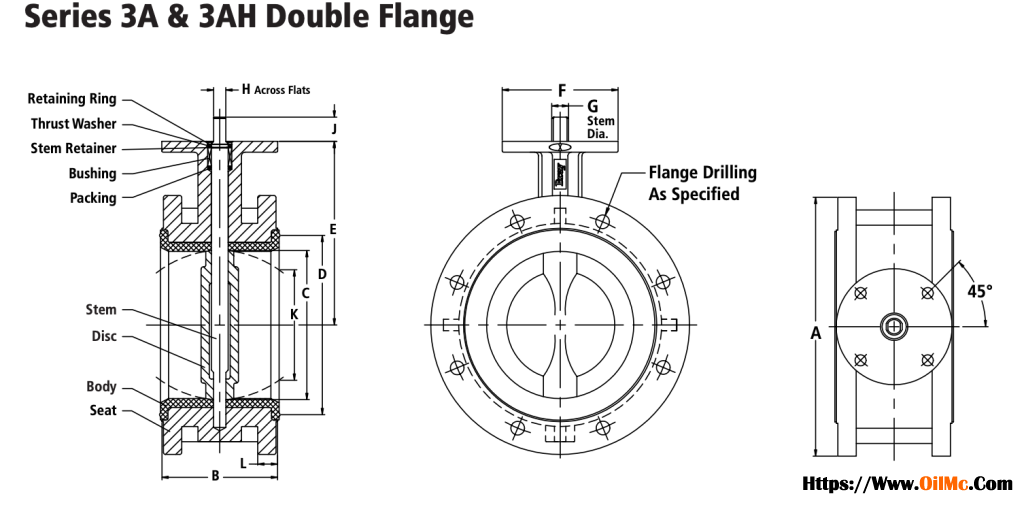

A. 阀杆：精准的双“D”形式阀板与阀杆连接设计，驱动阀板无需螺钉或锥销。
- B. 阀座：Bray 博雷粘接式阀座设计降低扭矩，可将流体介质完全与阀体隔离开。该阀座还配备模压 O 型圈，无需配备法兰垫片。
- C. 阀杆固定组装：通过一个独特的不锈钢 Spirolox® 卡簧、一个止推垫圈和两个 C 型环，将阀杆固定在阀体内。上述配件按标准由黄铜制造，也可根据需求提供不锈钢材质。只需使用标准手工工具即可轻松去掉卡簧。阀杆固定组装可防止在现场作业期间意外拆卸阀杆。
- D. 阀杆衬套：非腐蚀性重型缩醛衬套可吸收执行机构的侧推力。
- E. 阀杆填料：双“U”杯密封设计支持自我调节，提供双向的可靠密封，并防止外界物质进入阀杆孔。
- F. 加长阀颈：加长阀颈长度可实现 2″ (50 mm) 管道绝缘，可轻松安装执行机构。
- G. 主密封和二级密封：这些阀杆填料可以防止管道介质接触到阀杆或阀体。主密封是通过与阀板毂的模压阀座平板进行干扰拟合来实现的。二次密封则是通过比阀座阀杆洞直径更大的阀杆直径来实现。
- H. 阀板：球型机械加工和手工抛光提供气泡级密封、最小扭矩和更长的阀座寿命。
